Wycinanie konturów metodą WEDM
Wycinamy detale w metalach i innych materiałach przewodzących prąd. Pracujemy na podstawie rysunku technicznego lub modelu CAD.
Metoda WEDM pozwala wykonywać wąskie szczeliny, małe promienie naroży oraz kontury trudne do uzyskania podczas frezowania. Drut nie naciska na detal, dlatego można nią obrabiać również cienkie elementy.
Od 0,01 do 0,001 mm
Zakres dokładności obróbki
Detale wykonywane metodą WEDM
Kontury wewnętrzne
Otwory kształtowe, gniazda i profile zamknięte wykonywane wewnątrz detalu.
01
Kontury zewnętrzne
Obrysy części i profile wycinane na całej grubości materiału.
02
Rowki i szczeliny
Wąskie wycięcia, rowki wpustowe oraz miejsca trudno dostępne dla frezu.
03
Elementy pasowane
Części współpracujące, w których istotne są położenie konturu, wymiary i dopasowanie do drugiego elementu.
04
Dane potrzebne przed rozpoczęciem obróbki
Przed rozpoczęciem pracy ustalamy materiał, grubość detalu, tolerancje konturu i wymagany stan powierzchni.
Przy konturach wewnętrznych potrzebne jest także położenie otworu startowego.
Materiał przewodzący prąd
Grubość detalu
Tolerancja konturu
Minimalny promień naroża
Położenie otworu startowego
Chropowatość powierzchni
Kiedy stosujemy elektrodrążenie drutowe
Doprojektowanie dotyczy konkretnego elementu przeznaczonego do wykonania. Nie wymaga projektowania całej maszyny lub instalacji od początku.
Złożony kontur
WEDM stosujemy przy małych promieniach, wąskich profilach, zamkniętych konturach i kształtach trudnych do wykonania frezem.
Materiał o dużej twardości
Proces można stosować do materiałów przewodzących prąd niezależnie od ich twardości.
Cienki detal
Podczas cięcia nie występuje nacisk narzędzia na element. Ogranicza to ryzyko jego odkształcenia.
Kontury zewnętrzne
Kontury wewnętrzne
Otwory kształtowe
Małe promienie naroży
Rowki i szczeliny
Profile nieregularne

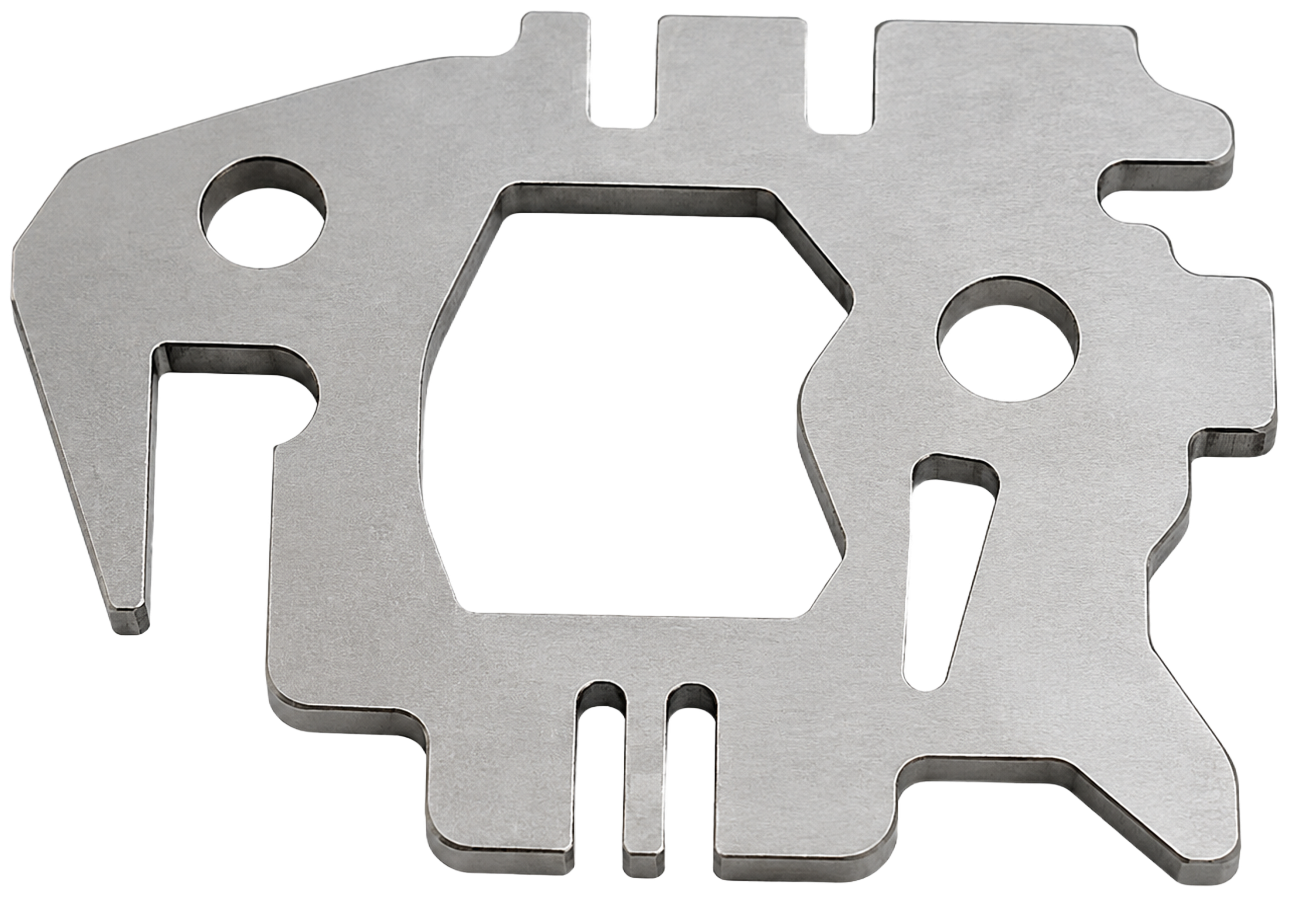

Geometrie wykonywane metodą WEDM
Metoda WEDM pozwala wykonywać kontury zewnętrzne i wewnętrzne, otwory kształtowe, rowki oraz wąskie szczeliny.
Stosuje się ją również przy nieregularnych profilach i małych promieniach naroży, które trudno uzyskać podczas frezowania.
