Brak dostępnej części zamiennej często dotyczy starszych maszyn, wycofanych modeli i urządzeń sprowadzonych z zagranicy. Producent mógł zakończyć produkcję, zmienić konstrukcję podzespołu albo usunąć dany element z katalogu.
W takiej sytuacji część można odtworzyć na podstawie uszkodzonego wzoru, dokumentacji maszyny lub pomiarów wykonanych bezpośrednio w miejscu montażu. Przed wykonaniem trzeba ustalić geometrię, materiał, pasowania i warunki pracy detalu.
Sprawdź dostępne dane techniczne

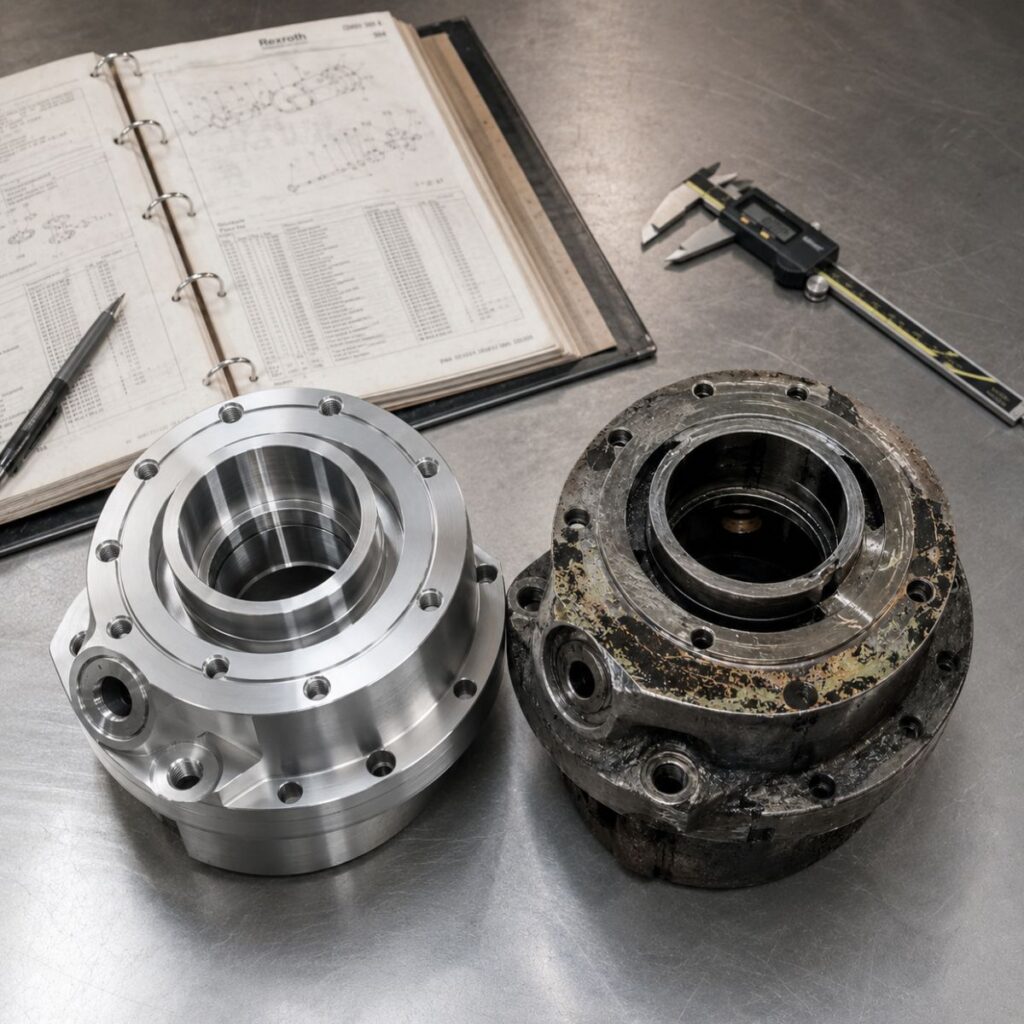

Pierwszym krokiem jest zebranie dokumentacji maszyny. Przydatne są rysunki złożeniowe, katalog części, instrukcja serwisowa, oznaczenia podzespołu oraz stare zamówienia. Nawet niepełny rysunek może wskazać średnice, gwinty, rozstaw otworów lub numer materiału.
Trzeba też sprawdzić, czy producent stosował ten sam element w innych modelach. Czasem część występuje pod innym numerem katalogowym lub została zastąpiona nowszą wersją. Zamiennik musi mieć zgodne wymiary montażowe i parametry pracy.
Dostarcz uszkodzony element jako wzór

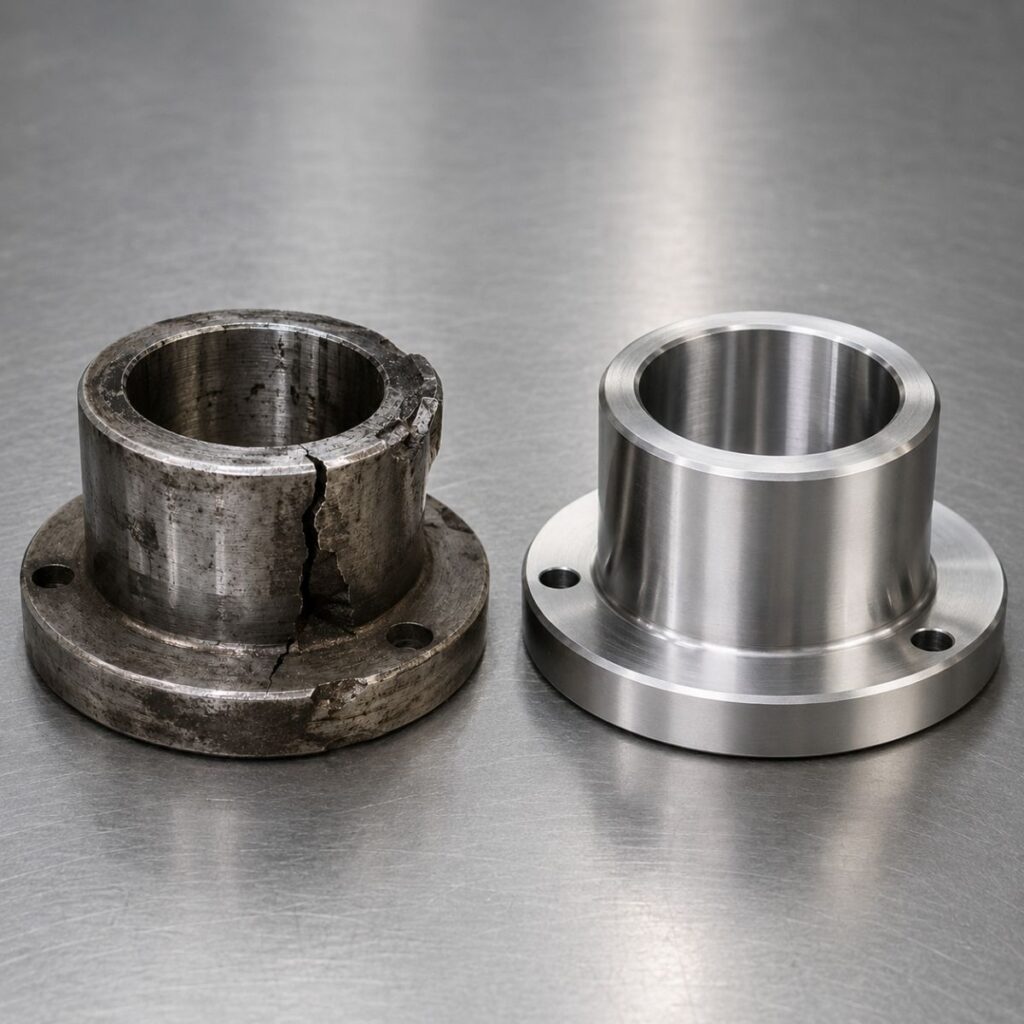

Jeżeli dokumentacji nie ma, podstawą może być zużyta lub pęknięta część. Wzoru nie należy naprawiać, szlifować ani modyfikować przed pomiarem. Ślady zużycia pokazują, które powierzchnie pracowały pod obciążeniem i gdzie doszło do uszkodzenia.
Razem z detalem dobrze przekazać łożyska, uszczelnienia, tuleje, śruby lub fragment obudowy. Elementy współpracujące pomagają ustalić pasowania, gwinty i wymiary, których nie da się pewnie odczytać ze starej części.
Ustal wymiary nominalne, a nie zużyte
Pomiar starego detalu nie może polegać na prostym przepisaniu wszystkich wymiarów. Czop wału może być wytarty, otwór wybity, a powierzchnia czołowa odkształcona. Nowa część wykonana według takich wartości nie będzie prawidłowo pracować.
Wymiary nominalne ustala się na podstawie zachowanych powierzchni, części współpracujących i standardowych pasowań. Sprawdza się także współosiowość, bicie, prostopadłość oraz położenie otworów względem baz. Wyniki zapisuje się na rysunku roboczym.
Dobierz materiał do warunków pracy
Nieznany materiał trzeba dobrać na podstawie funkcji części. Znaczenie mają obciążenie, prędkość obrotowa, temperatura, tarcie, kontakt z medium i ryzyko korozji. Inne wymagania ma wał napędowy, inne tuleja ślizgowa, a jeszcze inne adapter hydrauliczny.
Trzeba też ustalić, czy detal wymaga hartowania, ulepszania cieplnego, szlifowania lub zabezpieczenia powierzchni. Zmiana gatunku materiału bez analizy może pogorszyć trwałość albo spowodować szybsze zużycie elementów współpracujących.
Wykonaj pierwszą sztukę do kontroli
Przy części odtwarzanej bez pełnej dokumentacji bezpiecznym rozwiązaniem jest wykonanie jednej sztuki. Pozwala to sprawdzić montaż, pasowania, zakres ruchu oraz pracę maszyny przed zamówieniem większej partii.
Po zatwierdzeniu detalu dokumentację można zachować do kolejnych zamówień. Skraca to czas przygotowania następnej realizacji i eliminuje potrzebę ponownego wykonywania pomiarów.
Prześlij uszkodzoną część, zdjęcia miejsca montażu i dostępne dane techniczne. Agroster sprawdzi możliwość odtworzenia detalu oraz zakres potrzebnych pomiarów.
